UVK1-RxJa の使い方

訳語の変更とビルド

このページは、画面に出る日本語（訳語）やプリセットを自分で変えたい人と、ファームを自分でビルドしたい人向けです。ふつうに使うだけなら、読まなくてかまいません。

訳語とプリセットは、ファームとは別のデータ（ja_res.bin）に入っています。訳語やプリセットを変えるだけなら、ファームを書き直す必要はありません。データを作り直して、無線機に送り直すだけです。

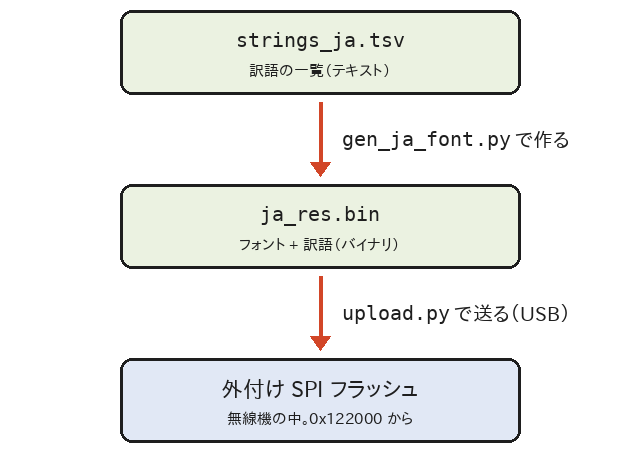

訳語データを作って送る流れ

用意するもの

もの 用途
RxJa のソース一式 dosei/uvk1-japanese の main ブランチ。git clone するか、GitHub の「Code」→「Download ZIP」で取る
Python 3 gen_ja_font.py を動かす。追加のパッケージは要りません
pyserial upload.py で無線機に送るときだけ要ります（→ 日本語データの転送）
テキストエディタ strings_ja.tsv を書き換える。UTF-8（BOM なし）で保存でき、タブをそのまま残せるもの
git clone https://github.com/dosei/uvk1-japanese.git
cd uvk1-japanese

使うファイルは、ほとんど tools/ja/ にあります。

ファイル 中身
strings_ja.tsv 訳語の一覧（ここを書き換える）
presets_ja.tsv 範囲スキャンのプリセットの一覧（→ プリセットを変える）
gen_ja_font.py ja_res.bin を作る
upload.py ja_res.bin を無線機に送る
shinonome12_uni.hex 全角のフォント（東雲フォント 12×12）
shnm6x12r.bdf 半角カナのフォント（東雲フォント 6×12）
sim/sim.c 表示をパソコンで確かめるシミュレーター（下記）

strings_ja.tsv の書きかた

1 行に 1 つずつ、英語と日本語をタブで区切って書きます。

Step	ステップ
W/N	帯域幅
WIDE	広帯域

きまり

書きかた 意味
英語<TAB>日本語 画面に「英語」が出るところに、「日本語」を出す
# で始まる行 コメント（無視される）
空の行 無視される
@width 数<TAB>説明 その下の行の、日本語の幅の上限（ピクセル）。次の @width まで効く
\n 改行。英語の側にも、日本語の側にも書ける
メニュー名|値<TAB>日本語 そのメニューの、その値のときだけの訳。同じ英語でも、メニューによって訳し分けたいときに使う

メニュー名|値 の例です。「SCAN」は、ほかの場所では「スキャン」ですが、RxCTCS（受信 CTCS）と RxDCS（受信 DCS）のメニューの値のときだけ「スキャン中」にしています。

RxCTCS|SCAN	スキャン中
RxDCS|SCAN	スキャン中

メニュー名の側は、メニューの英語の名前（RxCTCS など。→ メニュー一覧）です。

幅の上限

画面は横 128 ピクセルしかないので、場所ごとに、日本語の幅の上限を決めてあります。

文字 幅
全角（漢字・ひらがな・カタカナ・全角記号） 12 ピクセル
半角英数字・記号 7 ピクセル
半角カナ（ｱｲｳ） 6 ピクセル
@width 場所 全角で
48 メニューの項目名（メニュー画面の左の列） 4 文字
64 カテゴリ名（カテゴリ画面の左の列） 5 文字
61 カテゴリ画面の右の列（「項目」） 5 文字
78 メニューの値（メニュー画面の右の列） 6 文字
92 メイン画面の状態の表示（「送信禁止」） 7 文字
128 画面の幅いっぱいのメッセージ（起動画面、キーを離して、キーロック、FM ラジオ、受信ログ） 10 文字
37 起動画面の「F4HWN v6.1.0 」のあと（「ﾍﾞｰｽ」） 3 文字
109 ポップアップ（電池残量低下など） 9 文字
124 周波数・トーン検索（F → *）の 1 行目 10 文字
52 周波数・トーン検索の、値の前の見出し 4 文字

補足

メニューの値の右の列では、OFF / ON、数字、単位、略語（FM、AM、VFO、PTT など）は、わざと英語のまま残しています。

使える文字

訳せる場所・訳せない場所

場所 訳せるか
メニューの項目名、カテゴリ名 すべて訳せる
メニューの値（右の列） ほとんど訳せる。いま英語のままの値も、strings_ja.tsv に 1 行足すだけで訳せる
CARRIER\n00s:250ms のような「言葉＋改行＋数字」の値 1 行目の言葉だけを書けば、数字の行はそのまま残る（例：CARRIER 信号断後）
メイン画面、起動画面、ポップアップ、FM ラジオ、受信ログ、周波数・トーン検索の一部 ファームが訳を探すようにしてある文字列だけ訳せる（strings_ja.tsv にいまある行）
スペクトラム、マルチブート、詳細モニターなど 訳せない（ファームが訳を探していない）。変えるには、ファームのソースを直してビルドする
チャンネル名 訳の対象ではない。日本語のチャンネル名（Shift_JIS）は、日本語データの最後の「文字の表」で表示します（v1.1.0 から、gen_ja_font.py が作ります）

ja_res.bin を作る

ソース一式のいちばん上のフォルダで、次を実行します。

python3 tools/ja/gen_ja_font.py

Windows では py tools\ja\gen_ja_font.py です。うまくいくと、次のように出て、tools/ja/ja_res.bin ができます。

untranslated menu names (shown in English, may be disabled in this build): TxDCS TxCTCS ...
glyphs: 6941 (U+00A2..U+FFE5), strings: 150, presets: 9
ja_res.bin: 141904 bytes, SPI 0x122000..0x144A50
行 意味
untranslated menu names ... 訳の無いメニュー名。RxJa では送信の項目を隠しているので、これが出るのは正常です（→ 受信専用のしくみ）
glyphs: ... フォントの文字数
strings: ... 訳語の数
presets: ... プリセットの数
ja_res.bin: ... できたファイルの大きさと、書き込む場所

別の名前で作りたいときは、python3 tools/ja/gen_ja_font.py 出力先.bin と、ファイル名を付けます。

エラーと警告

エラーが出ると、ja_res.bin は作られません。

表示 原因と対処
strings_ja.tsv:行 '英語': no tab-separated translation タブが無い（エディタがタブを空白に変えた、など）か、日本語が空。1 行目で出るときは、BOM 付き UTF-8 で保存していないか確かめる
...: not in the font: 字 その文字はフォントに無い。別の字に変える
...: '訳' is N px, limit M 幅が上限を超えている。短くするか、半角カナにする
...: longer than 47 bytes 長すぎる
...: "menu|value" key longer than 47 bytes メニュー名|値 の英語の側が長すぎる
hash collision: ... 2 つの英語が、たまたま同じ番号（ハッシュ）になった。まず起きません
image overflows SPI region ... データが大きすぎて、決まった場所に入らない

警告（warning:）は、ja_res.bin は作られますが、見直してください。

表示 意味
warning: key '英語' not found in the sources その英語がソースの中に見つからない。英語の側の打ち間違いのことが多い
warning: menu 'X' of key 'X|値' not in MenuList メニュー名|値 のメニュー名が違う

無線機に送る

作った ja_res.bin を、日本語データの転送 と同じ手順で送ります。

python3 tools/ja/upload.py COM3                 # tools/ja/ja_res.bin を送る（COM3 はポート名）
python3 tools/ja/upload.py COM3 出力先.bin      # 別の名前で作ったとき

ヒント

もとの訳に戻したいときは、Releases の ja_res.bin を送り直してください。

重要

ja_res.bin と、無線機のファーム（RxJa）と、upload.py は、同じ版どうしで使ってください。データの形式が合わないと、upload.py が送るのを断るか、無線機が英語表示のままになります。

プリセットを変える

範囲スキャンのプリセット（F → 7 で開く一覧。→ 受信モード#プリセット範囲スキャン）は、tools/ja/presets_ja.tsv に書いてあります。ここを書き換えて ja_res.bin を作り直し、無線機に送れば、ファームを書き直さずにプリセットを変えたり増やしたりできます。

presets_ja.tsv の書きかた

1 行に 1 つずつ、次の 6 つをタブで区切って書きます。一覧には、書いた順に並びます。

特小 単信	422.0500	422.3000	12.5	FM	N
エアバンド	118.000	136.975	25	AM	W
列 中身 書きかた
1 名前 一覧に出る名前。27 バイトまで、幅 110 ピクセルまで（全角 12、英数字 7、半角カナ 6 ピクセル）
2 下の端 MHz。スキャンはここから始まる
3 上の端 MHz。この周波数もスキャンする
4 ステップ kHz。無線機にあるステップだけ（2.5、5、6.25、8.33、9、10、12.5、15、20、25、30、50、100 など）
5 変調 FM、AM、USB のどれか
6 帯域幅 W（広帯域）か N（狭帯域）

エラーと警告

gen_ja_font.py が、書いた内容を確かめます。エラーが出ると、ja_res.bin は作られません。

表示 原因と対処
need 6 tab-separated columns 列の数が 6 つでない。タブが空白に変わっていないか確かめる
bad number 周波数かステップが数字になっていない
step ... is not one of the radio's steps 無線機に無いステップ。上の表のステップにする
lower must be below upper 下の端が上の端より大きい（か同じ）
outside 18..1300 MHz 受信できる範囲の外
overlaps 63..84 MHz 63〜84 MHz は、受信の部品（BK4829）が受信できない。範囲からはずす
mode must be ... / bandwidth must be W or N 変調か帯域幅の書き間違い
not in the font / name longer than 27 bytes / name is N px 名前にフォントに無い字がある / 長すぎる
警告 意味
range is not a whole number of steps 上の端が、下の端からステップの整数倍になっていない。上の端はスキャンされない
350..400 MHz needs the 350En setting 350〜400 MHz は、設定の「350 En」が OFF だと受信できない（RxJa ではメニューに出ない設定です。→ 受信専用のしくみ）

作り直したら、無線機に送ると同じ手順で送ります。

パソコンで表示を確かめる（シミュレーター）

tools/ja/sim/ のシミュレーターを使うと、無線機に送らなくても、日本語がどう表示されるかを画像（PGM 形式、128×64）で確かめられます。ファームの日本語の表示部分（App/ui/ja.c）を、そのままパソコンで動かすものです。

C コンパイラ（gcc）が要ります。ソース一式のいちばん上のフォルダで、次のようにビルドします。

gcc -std=gnu11 -O1 -Wall -Wextra -IApp -o tools/ja/sim/sim tools/ja/sim/sim.c App/ui/ja.c App/font.c

使いかたの例です（メニューの項目名「Step」を、左の列に描く）。

tools/ja/sim/sim tools/ja/ja_res.bin out.pgm t 20 2 50 "Step"

ready=1
t y=20 width= 48 end= 50 spi_reads=61  Step -> ステップ

ファームをビルドする

訳語だけでなく、ファームそのものを変えたいときは、自分でビルドします。

Docker を使う

./compile-firmware.sh RxJa

最初の 1 回は、ビルド用の Docker イメージを作るので、数分かかります。

ARM GCC と CMake を直接使う

arm-none-eabi-gcc（13.3 で確認）、CMake（3.22 以上）、Ninja を入れてから、次を実行します。

cmake --preset RxJa
cmake --build build/RxJa

できるもの

build/RxJa/f4hwn.rxja.bin ができます。書き込みは、ファームの書き込み と同じです（RxJa Tools の「ファーム書き込み」で「またはパソコン内のファイルを使う」を選ぶ）。この方法では日本語データは自動で書かれないので、必要なら 日本語データの転送 で別に送ってください。

警告

自分で変えたファームは、自己責任で使ってください。特に、送信を止めているところ（→ 受信専用のしくみ）を変えると、送信できるファームになることがあります。技適のない無線機から電波を出すのは電波法違反です。

補足

日本語の表示部分（App/ui/ja.c、App/ui/ja.h）のデータの形式や置き場所を変えたときは、gen_ja_font.py と upload.py の中の同じ値（MAGIC、VERSION、FLASH_BASE など）もそろえてください。そろっていないと、日本語データが使われません。
