メニュー一覧

RxJa のメニューは全部で 53 項目です。ふだん見えるのが 49 項目で、残りの 4 項目は「隠しメニュー」です（→ 隠しメニュー）。送信のときだけ使う 24 項目は、はじめから入っていません（→ 受信専用のしくみ）。

このページの項目名は「日本語名（英語名）」の形で書いています。英語名は、日本語データを入れていないときの表示や、F4HWN の英語の説明と見比べるときに使ってください。

メニューの操作

開く・閉じる

スキャン中に M を押すと、メニューは開かずにスキャンが止まります（→ スキャン）。

カテゴリの画面

カテゴリの名前と、中に入っている項目の数が並びます。

前に開いていた項目の位置は、カテゴリごとに覚えています。

項目の一覧と値の変更

補足

UV-K1 は矢印キーが左右に並んでいます。値を変えるときの向きは、隠しメニューの「矢印操作（SetNav）」で入れ替えられます（→ キー操作）。

一部の項目（チャンネルの保存・削除・名前、設定切替、初期化）は、M で決めたあとに 実行する?（SURE?）と確認が出ます。もう一度 M で実行、EXIT でやめます。

値の変更がすぐ見える項目

「照明最小（BLMin）」「照明最大（BLMax）」「画面濃度（SetCtr）」「白黒反転（SetInv）」は、値を選んでいるあいだ、その場で明るさ・濃さ・反転が変わります。見ながら合わせて、M で決定してください。

カテゴリ

全項目の一覧

「番号」は「すべて」の中での順番で、カテゴリの画面から数字で飛ぶときに使います。

説明の最後の「デフォルト値」は、隠しメニューの「初期化（Reset）」で ALL を選んだあとの値です（ファームのソースから確かめた値）。ファームを書き込んだだけでは前の設定が残っていることがあるので、いまの値がこのとおりとは限りません。ステップ〜CH一覧（1〜7 番）は、チャンネルごとの設定なので、初期化したあとの周波数モード（VFO）の値を書いています。

チャンネル・受信の設定

スキャン

キー

サイドキーに割り当てられる機能と、送信用のため使えない機能（N/A と表示）は、キー操作 の「サイドキー」にまとめています。キーロックの詳しい動きも キー操作 にあります。

電源

表示

画面の各部分の意味は 画面の見かた にあります。

タイマー・音声・無線・DTMF

隠しメニュー（保守）

隠しメニューの出しかた：電源を切って、PTT とサイドキー 1 を押したまま電源を入れます。

• 起動すると、メニューの「すべて」の「電池校正」が開いた状態になります。
• キーロックがかかっていた場合は、解除されます。
• 電源を切るまで、「保守」カテゴリと、「すべて」の 50〜53 番が出ます。

警告

「電池校正」を大きくずらすと、電池の残量がわからなくなり、電池切れのまま使ってしまうことがあります。変える前の値をメモしておいてください。

項目ごとの詳しい説明

チャンネルの保存・削除

CH保存（ChSave）

1. 周波数モード（VFO）で、保存したい周波数・変調・トーンなどを合わせておく。
2. メニューで「CH保存」を開いて M。
3. UP / DOWN か数字で、保存先のチャンネル番号を選ぶ。使っている番号には、名前や周波数が出ます。
4. M → 実行する? → もう一度 M で保存。

使っている番号を選ぶと、上書きされます。

重要

チャンネルモードでの変更は一時的です。 チャンネルモードで、メニューの「ステップ」「DCS」「CTCSS」「帯域幅」「変調」や、サイドキーの「変調切替」で設定を変えても、チャンネルには書き込まれません。別のチャンネルに移ったり電源を入れ直したりすると、元に戻ります。

変えた設定を残すときは、そのまま「CH保存」を開いてください。最初に出る番号が、いま表示しているチャンネルです。そのまま M → M で上書きすると残ります（チャンネル名は消えません）。

周波数モード（VFO）での変更は、その場で保存されます。

CH削除（ChDele）

1. メニューで「CH削除」を開いて M。
2. 消したいチャンネルを選ぶ（使っているチャンネルだけが出ます）。
3. M → 実行する? → もう一度 M で削除。

たくさんのチャンネルを登録・整理するなら、CHIRP のほうが楽です。

チャンネル名の入力

「CH名称（ChName）」で M → チャンネルを選んで M で、名前の入力になります。入力中の文字の位置に、カーソルが出ます。

本体で入力できるのは半角英数字と記号だけです。日本語の名前は、パソコンの メモリーチャンネル（RxJa Tools）で付けます。日本語名のチャンネルで入力に入ると、名前は空欄から始まります（英数字で付け直すことになります）。何も入力せずに EXIT で抜ければ、日本語の名前はそのまま残ります。

入力を終えると 実行する? と出るので、M で保存します。名前を変えていなければ、何も聞かずに戻ります。

補足

名前に使えるのは半角の英数字と記号だけです。日本語（カタカナ・漢字）は入れられません。

CTCSS・DCS のコードを受信から探す

相手のトーンがわからないときは、受信しながら探せます（変調が FM のときだけ）。

1. 相手の信号を受信できる周波数に合わせる。
2. メニューで「CTCSS（RxCTCS）」か「DCS（RxDCS）」を開いて M。
3. * を押すと スキャン中 と出て、探し始めます。
4. 見つかると、そのトーン・コードが値に入ります。M で決定。
5. やめるときは、もう一度 *。

通常の画面で F → * でも、同じようにトーン・コードを探せます（→ スキャン）。

SC再開（ScnRev）の表示

値の下に、どのくらいの位置かを示すバーが出ます。

ｽｷｬﾝﾘｽﾄ（ScList）

チャンネルスキャンで回すリストを選びます。UP / DOWN で送ると、01〜24 → 混合 → ALL → 01 の順に回ります。

混合（MIX）は、24 のリストから自分で選んだものだけをまとめて回すリストです（v1.2.0 から）。「01 と 05 と 12 だけ」のような使い方ができます。

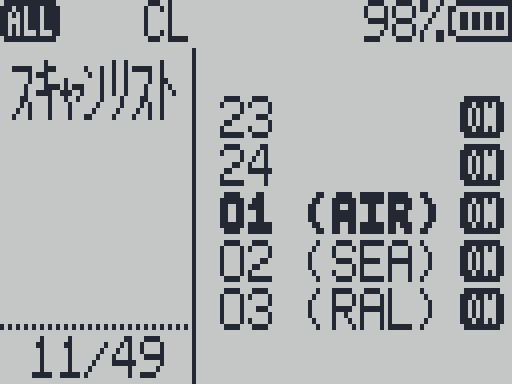

混合に入れるリストを選ぶ

1. 「ｽｷｬﾝﾘｽﾄ」で 混合 を選んだ状態で、M を押す。リストの一覧が開きます。
2. UP / DOWN でリストを選び、M で入れる / 外すを切り替える（入っているリストには ON が付きます）。
3. 数字 2 けた（01〜24）で、そのリストへすぐ移れます。
4. EXIT で保存して戻ります。

• 一覧は 5 件ずつ出ます。名前を付けたリストは、番号のうしろに名前の先頭 3 文字が出ます。
• 全部を外すことはできません。最後に 1 つ残ったリストを外そうとすると「ピピッ」と鳴ります。
• 1 つも選んでいない状態で開くと、いったん全部が選ばれた状態になります。
• 混合 を選んでいるあいだは、SELECTED と nn/24（選んでいる数）が画面に出ます（この 2 つは小さな英数字のままです）。
• スキャン中は、数字の 25 でも 混合 に切り替えられます（00 が ALL、01〜24 がその番号のリスト）。

受信方式（RxMode）

RxJa の画面には、A と B の 2 つの周波数（またはチャンネル）が上下に並びます。2 の長押し（または F → 2）で、どちらを「メイン」にするかを入れ替えられます（→ キー操作）。

2 波受信は、実際には A と B をすばやく切り替えて見ているので、同時に両方を聞くことはできません。

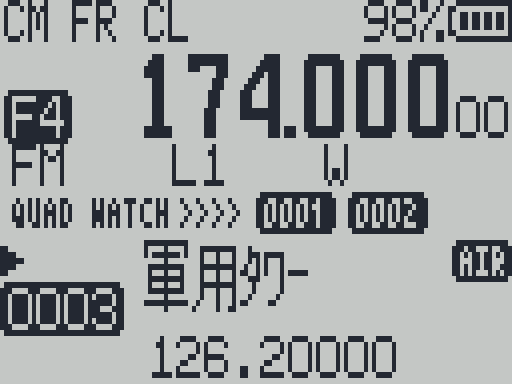

全波受信（v1.2.0 から）

全波受信 は、A・B のほかに「優先CH1」「優先CH2」（→ スキャン）も見回るモードです。2 つの優先チャンネルを設定しておけば、合わせて 4 つを 1 つの無線機で見張れます。

補足

このページの画面の図（2 枚）は、実機（UV-K1）の画面をパソコンに取り込んだものです。ほかのページの画面の図は、ファームの描画プログラムをパソコンで動かして作っています。どちらも 1 ドットを横 4 × 縦 6 の比で描いているので、見え方は揃っています。

• 優先チャンネルは、「優先CH1」「優先CH2」で設定したものがそのまま使われます。スキャンの優先（SC優先）と同じ設定を共用しています。
• 設定されていない・使えない帯域・すでに A か B に出ているチャンネルは飛ばされます。見張る数によって、画面に TRIPLE WATCH（3 つ）か QUAD WATCH（4 つ）と出ます（→ 画面の見かた#そのほかの表示）。
• ステータスバーは DR ではなく FR になります。
• 元の F4HWN では「優先チャンネルで信号が入ったらメインに昇格させて、そのまま応答できる」ことが狙いの機能です。RxJa は送信しないので、追従 と メイン固定 のちがいは「信号が入ったとき、画面のメインの段が入れ替わるかどうか」だけになります。
• スキャンを始めると、優先チャンネルの入れ替えは解除されます。
• 全波受信のあいだは、DTMF の表示と * のトーン検索が使えません（周波数を速く切り替えるので、正しく読めないため）。

本体情報（SysInf）のページ

「本体情報」で M を押し、UP / DOWN でページをめくります。

不具合を報告するときは、ページ 0 と 1 の内容を書き添えてください。

初期化（Reset）

どちらの場合も、次のものは消えません。

• 校正データ（受信感度、電池電圧の補正など）
• 日本語データ（ja_res.bin）
• 受信ログ（→ 受信ログ）
• ほかの設定の組（CFG）。初期化で消えるのは、いま使っている組だけです（→ マルチブート）

手順：隠しメニューを出して「初期化」を開き、M → VFO か ALL を選んで M → 実行する? → もう一度 M。処理中 と出たあと、再起動します。初期化のあとは、VFO A が 145.500 MHz、VFO B が 433.500 MHz になります。

注意

VFO でもチャンネルは消えます。初期化の前に、CHIRP でチャンネルをファイルに保存しておいてください。
